БД-71-1-831

Автор проекта - Компач С.И. (ООО "Архитектурная группа "Новый проект", г. Москва)

Разработка проектно-конструкторской документации, производство комплекта дома из клееного бруса – ЗАО «ТАМАК».

Настоящий охотничий домик в духе любимой забавы царедворцев в охоте порадует современных любителей экстремального отдыха. Несколько комнат имеют свои прихожие и санузлы с душевыми кабинами. После охоты или других развлечений гости могут попариться и поплавать в бассейне. Для приготовления и хранения подстреленных трофеев отведен целый отсек. Вкуснейшие яства им подадут на открытых террасах или упакуют с собой. Великолепный, активный отдых ждет клиентов такого заведения!

Общая площадь: 830.91 м²

Площадь террасы: 90.22 м²

Балкон: 16.39 м²

Тип проекта: Гостевой дом

Технология строительства: Клееный брус

Заказать

Базовый комплект поставки с завода
Дополнительный комплект поставки

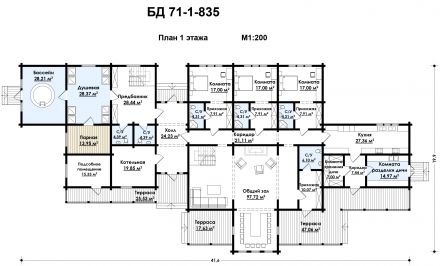

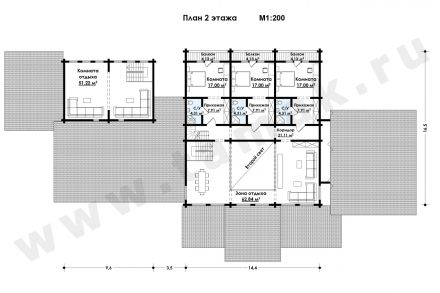

Планы этажей
Скачать

Наружные стены: клееный профилированный брус 190х202 мм, ель.

Внутренние стены и перегородки: клееный профилированный брус 190х202 мм, ель.

междуэтажное перекрытие: клееные балки сечением по проекту, ель, промышленного качества.

Стропила: клееные балки сечением по проекту, ель, промышленного качества.

Стойки: клееные балки сечением по проекту, ель, визуального качества.

Фундамент типовые решения

из буронабивных свай с монолитным ростверком:

сваи буронабивные железобетонные диаметром 300 мм, высотой 1,8-2,0 м;
ленточный железобетонный ростверк шириной 300 мм, высотой 0,45 м;
песчаная подготовка под ростверк высотой 0,1 м.

Кровля

металлочерепица (поставка покупатель / дилер);
обрешётка под металлочерепицу сечением 44х50 мм с шагом 300-340 мм;
прижимная планка сечением 44х50 мм;
гидроизоляция: пленка «Ондутис-SA115»;
негорючий утеплитель из минераловатных плит на синтетическом связующем «Изолайт М50», ТУ 5762-00150077278-02, толщиной 200 мм;
пароизоляция: пленка «Ондутис-R100»;
рейка сечением 44х50 мм;
подшивка потолка (поставка покупатель / дилер);
подшивка карнизов: шпунтованная доска 18(16)х136 мм, ель, сорт АВ.

Материалы для перекрытий

1 этаж (цоколь):

один слой ЦСП-1, ГОСТ 26816 – 86 толщиной 24мм, плотностью 1300 кг/м³;
лаги 47х100, сосна;
пароизоляция — пленка «Ондутис- R100»;
негорючий утеплитель из минераловатных плит на синтетическом связующем «Изолайт М50», ТУ 5762-00150077278-02, толщиной 200 мм;
один слой ЦСП-1, ГОСТ 26816 – 86 толщиной 12 мм, плотностью 1300 кг/м³.

2 этаж:

один слой ЦСП-1, ГОСТ 26816 – 86 толщиной 24 мм, плотностью 1300 кг/м³ (кроме чердаков);
лаги 47х100, сосна (кроме чердаков);
негорючий утеплитель из минераловатных плит на синтетическом связующем «Изолайт М50», ТУ 5762-00150077278-02, толщиной 100 мм и 200 мм — для чердаков;
пароизоляция — пленка «Ондутис- R100»;
рейка 44х50;
подшивка потолка.

Окна и террасные двери — деревянные, сосна сорт В, окрашенные, цвет белый, в комплекте с обсадами, наличниками, доборами и подоконником.

Уплотнитель для замков – AVATERM.

Комплект соединительных деталей для сборки комплекта.

Цокольное перекрытие: клееные балки сечением по проекту, ель, промышленного качества.

Внутренняя лестница — ель, сорт В, с ограждением, без окраски.

Ограждения террас и балконов — клееные балки, сечение по проекту, ель, сорт В.

Террасная доска — 24х85 мм, лиственница, сорт В, без пропитки.

Наружные торцевые накладки (вертикальные) — ель.

Скачать проект дома

Скачать техническое описание комплекта дома
