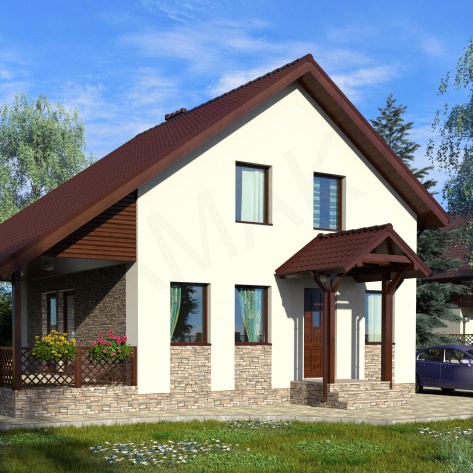

ПД-103-К-137

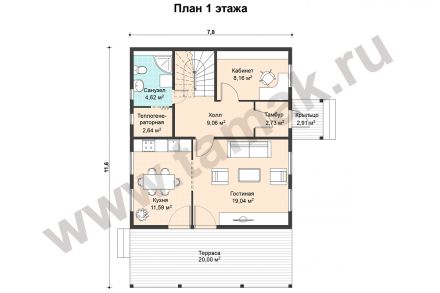

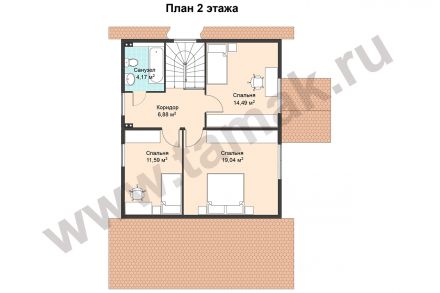

Фундамент дома и фундамент крыльца — разработка и изготовление дилером (заказчиком). План фундамента предоставляется ЗАО
«ТАМАК

Наружные стены (НС, НСМ) — панели в сборе, высотой 2,724 м, длиной до 12,0 м.

Структура изнутри наружу:

• один слой ГВЛВ, ГОСТ Р 51829-2001 толщиной 12 мм;
• пароизоляция — п/э пленка толщиной 0,2 мм;
• деревянный каркас толщиной 144 мм;
• негорючий утеплитель из минераловатных плит «Изолайт-Люкс» плотностью 60 кг/м³ на толщину каркаса;
• один слой ЦСП -1, ГОСТ 26816 – 86 толщиной 12 мм.

Внутренние стены (ВС, ВСМ) — панели в сборе, высотой 2,724 м, длиной до 12,0 м.

Структура:

• один слой ГВЛВ, ГОСТ Р 51829-2001 толщиной 12 мм;
• деревянный каркас толщиной 94 мм;
• негорючий утеплитель «Изовер Каркас М40», толщиной 50 мм, фиксируется скобами;
• один слой ГВЛВ, ГОСТ Р 51829-2001 толщиной 12 мм.

Перегородки (П, ПМ) — панели в сборе, высотой 2,724 м, длиной до 6,0 м.

Структура:

• один слой ГВЛВ, ГОСТ Р 51829-2001 толщиной 12 мм;
• деревянный каркас толщиной 44 мм;
• негорючий утеплитель «Изовер Каркас М40» толщиной 50 мм;
• один слой ГВЛВ, ГОСТ Р 51829-2001 толщиной 12 мм.

Перекрытие междуэтажное (ПП) — панели в сборе, шириной до 2,396 м.

Структура сверху вниз:

• один слой ЦСП-1, ГОСТ 26816 – 86 толщиной 16 мм;
• деревянные несущие балки высотой 195 мм;
• негорючий утеплитель «Изовер Каркас М40» толщиной 50 мм (в чердачных зонах на всю высоту), по наружному контуру здания — «Изолайт-Люкс» плотностью 60 кг/м³ 145х200h;
• пароизоляция — Строизол R – на монтаж для холодных зон;
• черновой потолок – рейка 24х44 мм, с шагом 400÷500 мм – на монтаж;
• подшивка потолка — не входит в поставку.

Потолок мансарды — поставляется в разборе на монтаж.

Структура сверху вниз:

• негорючий утеплитель из минераловатных плит «Изовер Каркас П37», на высоту 200 мм;
• деревянные конструкции стропильной системы, х/п;
• пароизоляция - пленка «Строизол R»;
• прижимные рейки из пиломатериала сечением 24х44 мм, с шагом 400÷500 мм;
• подшивка потолка — не входит в поставку.

Конструкция крыши — деревянная стропильная система, без обработки, поставляется в разборе на монтаж.

Структура сверху вниз:

• металлочерепица — не входит в поставку;
• обрешётка под металлочерепицу сечением 25х100 мм с шагом 300-340 мм;
• прижимная планка для диффузионной пленки сечением 24х44 мм;
• диффузионная пленка «Ондутис SA-115», для холодных чердаков — гидроизоляционная пленка «Ондутис RV-100»;
• стропила, прогоны — деревянные, сечением по расчету, без окраски;
• подшивка карнизов и лобовой доски — не входит в поставку.

Порталы (при наличии в проекте) — деревянные клееные балки, ель, промышленного качества, без окраски.

Элементы балкона и крыльца (при наличии в проекте): навес балкона, крыльца и ограждение балкона — деревянное, стойки и балки — клееные, ель, промышленного качества. Ограждение из п/м. Без окраски.

Ограждение крыльца и террасы — не входит в поставку базового комплекта.

Комплект соединительных деталей — необходимый для сборки описанного базового комплекта конструкций.

Высота уровня чистого пола — 75 мм.

Опорный брус — антисептированный брус, сечением 47х150, пиломатериал х/п.

Цокольное перекрытие (ПЦ) — панели в сборе, шириной до 2,396 м.

Структура сверху вниз:

• один слой ЦСП -1, ГОСТ 26816 – 86 толщиной 16 мм;
• пароизоляция — п/э пленка, толщиной 0,2 мм;
• деревянные несущие балки, высотой 195 мм;
• негорючий утеплитель «Изовер Каркас М40» на толщину каркаса, по наружному контуру здания - «Изолайт-Люкс» плотностью 60 кг/м³ 145х200h;
• гидроизоляция — пленка «Ондутис SA-115»;
• один слой ЦСП -1, ГОСТ 26816 – 86 толщиной 12 мм;

Внутренняя лестница (опция): деревянная, ель, без подступенков, в комплекте с ограждением, без окраски (эконом вариант).

Дополнительный слой на полы: один слой ГКЛ-ПК, ГОСТ 6266 – 97 толщиной 12 мм.

Подшивка потолков — один слой ГКЛ-ПК, ГОСТ 6266 – 97 толщиной 12,5 мм.

Оконные блоки (согласно ведомости проемов ЗАО «ТАМАК») – устанавливаются на производстве в крупноразмерные панели (опция):

• белые пластиковые окна — пятикамерный профиль, двухкамерный стеклопакет «4М1-12-4М1-10-4М1» или теплопакет,
• фурнитура «Siegenia Favorit Classik» или аналог, уплотнитель на створку цвет черный;
• подоконник — пластиковый, цвет белый — на монтаж;
• внутренний добор – из листов ГВЛВ;
• наружные отливы — металлические, цвет белый, шириной 90 мм — на монтаж.

Наружная дверь (опция): утепленная металлическая АСТЭЛ-Эстет 850х2050мм, внешняя отделка Антик медный, внутрення отделка МДФ Венге, один контур уплотнения, сталь толщиной 1,5мм.

Электротехническое обеспечение: в стеновые панели прокладывается гофротруба с проволокой и с разъемными коробками, для прокладки электропроводки.

Вентканалы:

• деревянный антисептированный каркас из пиломатериала х/п, сечением 44х50 мм;
• полипропиленовые трубы, диаметром по расчету;
• один слой ГВЛВ, ГОСТ Р 51829-2001 толщиной 12 мм;
• вентиляционные выходы на крышу — покупные, системы «Vilpe vent».

Подшивка карнизов — металлопрофиль, профлист с волной 8мм, покрытие Полиэстер ОН, коричневого цвета.

Кровельное покрытие — металлочерепица «Монтерей», высота волны 39 мм, толщина листа 0,5 мм, покрытие – Viking MP, цвет темно-коричневый, в комплекте с фасонными элементами. Без системы водостоков.
