ПД-323-1-201 Зальцсбург

Проект ПД-323-1-201 является аналогом проекта ПД-322-1-186.

Планировка дома продумана до мелочей. На первом этаже размещается гостиная, кухня, кладовая, гардеробная комната, холл, тамбур. Кухня и гостиная являются отдельными помещениями, но соединяются порталом с раздвижными дверями, который при желании объединяет оба помещения модифицируя первый этаж в студию. Все пространство под лестницей используется в качестве кладовой практично используя каждый квадратный метр. К дому примыкает гараж, который имеет дополнительный вход непосредственно в дом через тамбур и техническое помещение, которое соединяется с гаражом и имеет отдельный дополнительный вход с тыльной стороны дома. На втором этаже расположились три спальни, одна из которых имеет выход на уютный балкон, большой санузел и холл. Над гаражом расположен просторный кабинет, который может быть использован как библиотека. Большие панорамные окна наполнят дом светом и солнечным теплом.

Вам будет в этом доме спокойно и уютно.

Общая площадь: 201.73 м²

Балкон: 4.78 м²

Стоянка для автомобиля: 18.7 м²

Крыльцо: 4.78 м²

Техническое помещение: 11.49 м²

Тип проекта: Коттедж

Технология строительства: Каркасно-панельная

Заказать

Базовый комплект поставки с завода
Дополнительный комплект поставки

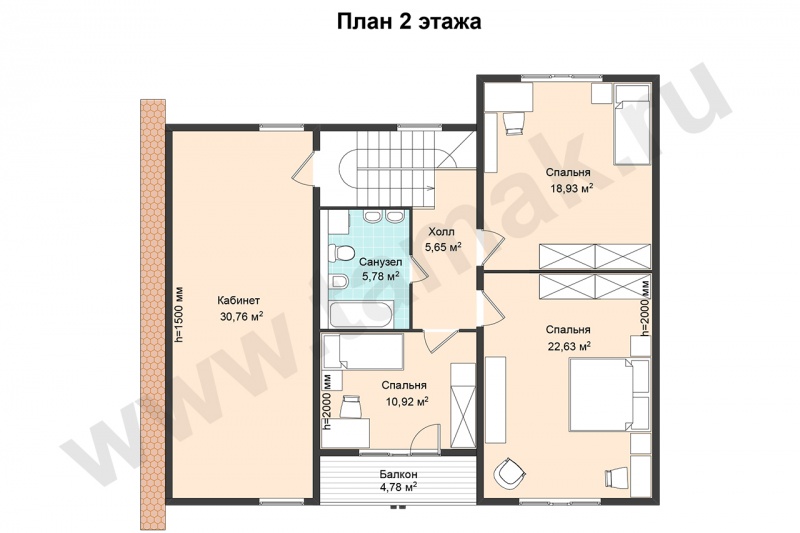

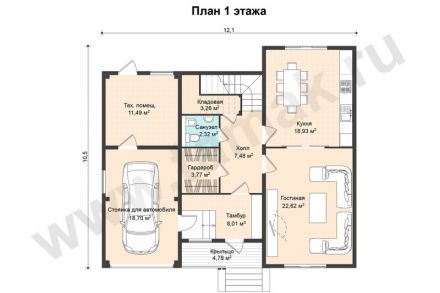

Планы этажей
Скачать

Фундамент дома и фундамент крыльца — разработка и изготовление покупателем (план фундамента предоставляется ЗАО ТАМАК).

Наружные стены (НС, НСМ) — среднеразмерные панели 1-ого этажа: высотой 1-й вариант — h = 2,724м, 2-й вариант h = 3,024 м, панели 2-ого этажа: до h = 3,7м. Длина: не более 2,396 м.

Структура изнутри наружу:

один слой ЦСП -1, ГОСТ 26816 - 86 толщиной 12 мм;
пароизоляция — п/э пленка толщиной 0,2 мм;
деревянный каркас толщиной 144 мм;
негорючий утеплитель из минераловатных плит «Изолайт-Люкс» плотностью 60 кг/м³ на толщину каркаса;
один слой ЦСП -1, ГОСТ 26816 - 86 толщиной 12 мм.

Внутренние стены (ВС, ВСМ) — среднеразмерные панели 1-ого этажа: высотой 1-й вариант — h = 2,724м, 2-й вариант h = 3,024 м, панели 2-ого этажа: до h = 3,7м. Длина: не более 2,396 м.

Структура:

один слой ЦСП -1, ГОСТ 26816 - 86 толщиной 12 мм;
деревянный каркас толщиной 144 мм;
негорючий утеплитель «Изолайт М50», толщиной 100 мм;
один слой ЦСП -1, ГОСТ 26816 - 86 толщиной 12 мм.

Перегородки (П, ПМ) — среднеразмерные панели 1-ого этажа: высотой 1-й вариант - h = 2,724м, 2-й вариант h = 3,024 м, панели 2-ого этажа: до h = 3,7м. Длина: не более 2,396 м.

Структура:

один слой ЦСП -1, ГОСТ 26816 - 86 толщиной 12 мм;
деревянный каркас толщиной 44 мм;
негорючий утеплитель «Изолайт М50» толщиной 40 мм;
один слой ЦСП -1, ГОСТ 26816 - 86 толщиной 12 мм.

Перекрытие междуэтажное (ПП) — панели в сборе, шириной до 2,396 м.

Структура: сверху вниз:

один слой ЦСП-1, ГОСТ 26816 - 86 толщиной 20 мм
деревянные несущие балки высотой 195 мм
негорючий утеплитель «Изолайт М50» толщиной 100 мм (в чердачных зонах на всю высоту);
пароизоляция - п/э пленка толщиной 0,2 мм;
один слой ЦСП -1, ГОСТ 26816 - 86 толщиной 12 мм.

Потолок мансарды — поставляется в разборе на монтаж.

Структура сверху вниз:

негорючий утеплитель из минераловатных плит «Изолайт М50», на высоту 200мм;
деревянные конструкции стропильной системы, х/п;
пароизоляция - пленка «Строизол R»;
прижимные рейки из пиломатериала сечением 44х50 мм, с шагом 400÷500 мм.

Конструкция крыши — деревянная стропильная система, поставляется в разборе на монтаж.

Структура сверху вниз:

металлочерепица - не входит в поставку;
обрешётка под металлочерепицу сечением 44х50 мм с шагом 300-340 мм;
прижимная планка для диффузионной пленки сечением 44х50 мм;
диффузионная пленка «Ондутис SA-115;
стропила — деревянные, вариант 1: сечением 70х195 мм с зашитыми выпусками, вариант 2: сечением 83х193 мм (DUO балки), для видимых выпусков;
прогоны — деревянные, клееные, сечением по расчету, без окраски;
подшивка карнизов и лобовой доски — не входит в поставку.

Порталы — деревянные клееные балки, ель, визуального качества, без окраски.

Элементы балкона и крыльца (при наличии в проекте):

навес балкона, крыльца и ограждение балкона — деревянное, стойки и балки — клееные, ель, визуального качества;
ограждение — из строганного п/м, в разборе, без окраски;
ограждение крыльца и террасы — из строганного п/м, в разборе.

Комплект соединительных деталей — необходимый для сборки описанного базового комплекта конструкций.

Цокольное перекрытие (ПЦ) — панели в сборе, шириной до 2,396 м.

Структура сверху вниз:

один слой ЦСП -1, ГОСТ 26816 - 86 толщиной 20 мм, плотностью 1300 кг/м³;
пароизоляция — пленка полиэтиленовая δ=0,2мм;
деревянные несущие балки: высотой 195 мм — для «Зальцбург» с пролетами не более 4,2м, высотой 240 мм—-для «Зальцбург» с пролетами более 4,2 м;
негорючий утеплитель из минераловатных плит «Изолайт М50» на толщину каркаса;
гидроизоляция — пленка «Ондутис SA-115»;
один слой ЦСП -1, ГОСТ 26816 - 86 толщиной 12 мм, плотностью 1300 кг/м³;

Оконные блоки — на монтаж.

Вариант 1:

белые пластиковые окна — пятикамерный профиль «Rehau», двухкамерный стеклопакет «4М1-12-4М1-10-4М1», фурнитура «Siegenia Favorit Classik» или равноценный ему, уплотнитель на створку цвет черный;
подоконник — пластиковый, цвет белый;
внутренний добор — из листов ГВЛВ.

Вариант 2:

деревянные окна - сосна, Сорт В, окрашенные системой ZOWOSAN — белый цвет, двухкамерный стеклопакет «4М1-12-4М1-10-4М1», фурнитура «МАСО;
подоконник — деревянный, сосна, Сорт В, цвет белый;
внутренний добор — из листов ГВЛВ.

Внутренняя лестница

Вариант 1: деревянная, ель, сорт В, без подступенков, в комплекте с ограждением, без окраски.

Вариант 2: деревянная, лиственница, сорт В, без подступенков, в комплекте с ограждением, без окраски.

Дополнительное утепление потолка мансарды:
